Ленточная пила VH500 Высокоскоростная вертикальная ленточная пила Вертикальная ленточная пила
Обзор оборудования
Модель: Высокоскоростная вертикальная ленточная пила VH500
▲ VH означает модель вертикального ленточнопильного станка компании Heineda.
▲ 500 обозначает производительность пильного станка.
Максимальная высота распиловки Φ400 мм;
Максимальная ширина распила 500 мм;
Максимальная глубина пропила составляет 580 мм.
Если в пределах верстака добавлен зажим, можно выполнить диагональную резку.

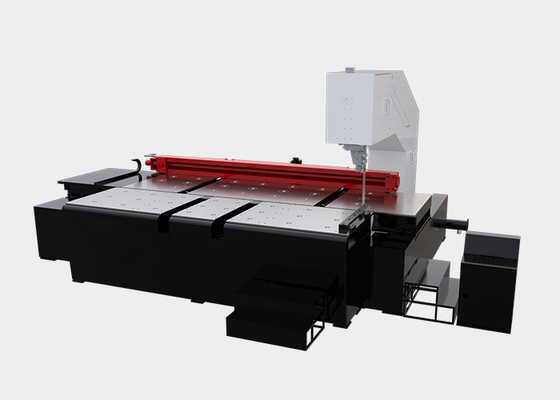

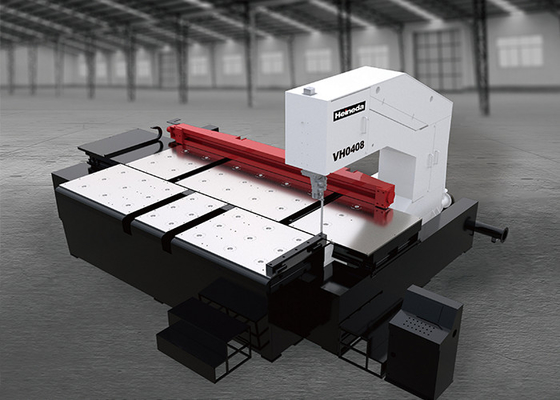

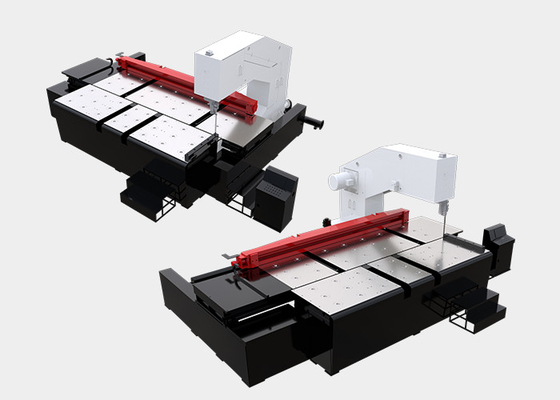

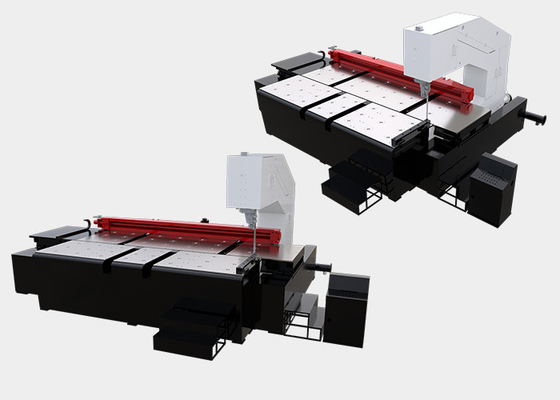

Рендеринг оборудования
Основные технические параметры
| Название проекта |
Высокоскоростная вертикальная ленточная пила VH500 |
| производительность пиления |
Высота горла: 400 мм, Глубина горла: 580 мм |
| Скорость ленты пилы |
500～2000м/мин (регулирование скорости преобразования частоты) |
| Технические характеристики ленточной пилы |
34 ширина X 1,1 толщина X5560 длина (мм) |
| Способ натяжения ленты пилы |
Гидравлическое автоматическое натяжение |
| Направляющая ленты пилы |
Регулируемый зажим ролика, опора из вольфрамовой стали. |
| Характеристики шкива пилы |
Диаметр 630, 7075T651, твердый анодированный |
| Характеристики лука пилы |
Сварка группы стальных пластин Q235, обработка для снятия напряжений, прецизионная обработка, весом около 2 тонн. |
|
Ленточная пила Мотор
|
11 КВТ ТЕКО |
| гидравлический двигатель |
0,75 кВт (Тайвань) |
| Метод охлаждения ленты пилы |
Квазисухая система охлаждения масляным туманом под давлением воздуха |
| емкость гидравлического масла |
50л (независимая гидравлическая станция) |
| Требования к питанию |
380 В х 3 фазы х 50 Гц |
| Распределительная коробка |
Независимая распределительная коробка (IP55), расположенная сбоку машины. |
| Операционная коробка |
Конструкция и передняя часть машины, управление осуществляется с помощью кнопок и ручек регулировки скорости. |
| Вертикальность пилы |
≤0,5 мм
|
| Точность, плоскостность |
≤0,5 мм
|
Состав и характеристики оборудования
Ленточная пила в основном состоит из пильной рамы, основания, пильного колеса, трансмиссионной части, группы направляющих колес пильной ленты, конвейера для отходов, гидравлической системы и электрической системы управления.
Описание основных частей вертикальной ленточной пилы VH500
Ленточная пила в основном состоит из пильной рамы, пильного колеса, трансмиссионной части, группы направляющих колес пильной ленты, конвейера для отходов, гидравлической системы и электрической системы управления.
Деталь пильного колеса изготовлена из вытянутой алюминиевой пластины 7075T6 с твердым анодированием. После обработки он корректируется динамическим балансом, имеет хорошие характеристики, высокие механические свойства и может выдерживать высокие скорости и высокие растягивающие нагрузки.
Часть трансмиссии приводится в движение двигателем с преобразованием частоты TECO, который приводит во вращение активный шкив, тем самым приводя в движение пильную ленту на высокой скорости. Скорость ленты пилы регулируется преобразователем частоты для управления выходными оборотами двигателя и отображается цифровым индикатором.
Подшипники колесной пары пильной ленты и подшипники ключевых деталей изготовлены из продукции NSK.
Переключатель хода используется для определения того, является ли натяжение ненормальным, и машина автоматически останавливается, если это ненормальное натяжение. Пассивное колесо оснащено электромагнитным тормозом. При возникновении неисправности стабильное давление воздействует на тормозной диск, контролируя вращение пильного диска.
Гидравлическая часть оснащена независимой насосной станцией и управляется централизованным электромагнитным клапаном. Все электромагнитные клапаны изготовлены из тайваньской продукции. За исключением частей, которые должны быть соединены шлангами, все они соединены стальными трубами для эффективного снижения потерь давления.
Механизм трансмиссии пильного станка точно сбалансирован и скорректирован, чтобы минимизировать вибрацию и гарантировать, что ленту пилы будет нелегко сломать.
В направляющей части ленточной пилы установлены прижимные ролики, один из которых установлен сверху, а другой. Ролики изготовлены из легированной стали и подвергаются точной шлифовке после азотирования поверхности, что обеспечивает высокую точность и хорошую износостойкость.
Ведущий ролик конвейера для отходов имеет цельный вал, исключающий поломку при нормальном использовании; В роликоподшипнике используется подшипник с двусторонним уплотнением, чтобы избежать попадания алюминиевой стружки и увеличить срок службы.
Хейнеда Сервис
Что касается продукции, производимой на контрактном оборудовании, Hantian будет сотрудничать с заказчиком для определения и проверки качества оборудования в течение периода приемки оборудования.
Создание склада запчастей.
Внедрение внутризаводского сервиса
Услуга регулярного бесплатного повторного визита
Полный проект «под ключ» (процесс, управление, обслуживание, обучение, производство)
Создайте трехуровневую систему обслуживания.
Бесплатная услуга обновления программного обеспечения.
Предложение по предварительным планам строительства.
Получен ряд патентных свидетельств.
