| режим: | VH500 | пиля емкость: | Высота горла: 400mm, глубина горла: 580mm |
|---|---|---|---|
| гидравлический мотор: | 0,75 KW (Тайвань) | Мотор диапазона пилы: | 11KW TECO |
| Метод пояса пилы напрягая: | Гидравлический автоматический напрягать | Verticality пилы: | ≤0.5mm |
| Выделить: | Ленточнопильный станок CNC 0.75KW вертикальный,0.75KW автоматический вертикальный ленточнопильный станок |
||

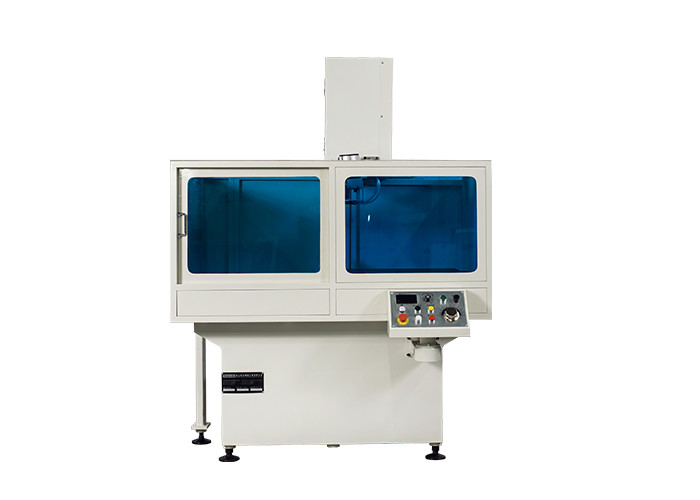

Высокоскоростная вертикальная машина ленточнопильного станка машины ленточнопильного станка VH500
Обзор оборудования
Как точный пиля поставщик плана машины, Heineda develûped от традиционного оборудования, полу--autocontrol машинного оборудования к автоматическому цифровому контрольному аппарату и обладается над 100 типов само- - исследованное anddeveloped оборудование. В производстве точного пиля машинного оборудования алюминия, продукты Heineda имеют wonrecognition от серии изготовителей оборудования авиации, военных и гражданских в рынке материка Китая.
Модель: Высокоскоростной вертикальный ленточнопильный станок VH500
▲VH стоит для вертикальной диапазона пилить модели машины Hantian Компании.
▲500 представляют пиля емкость пиля машины
Максимальная пиля высота Φ400mm;
Максимальная пиля ширина 500mm;
Максимальная пиля глубина горла 580mm.
Если струбцина добавлена в рамках верстака, то раскосное вырезывание можно выполнить.
Переводы оборудования
Основные технические параметры
| Имя проекта | Высокоскоростной вертикальный ленточнопильный станок VH500 |
| пиля емкость | Высота горла: 400mm, глубина горла: 580mm |
| Скорость пояса пилы | 500~2000m/min (регулировка скорости преобразования частоты) |
| Спецификации диапазона пилы | 34 ширины x 1,1 длина толщины X5560 (mm) |
| Метод пояса пилы напрягая | Гидравлический автоматический напрягать |
| Путь закрытой ременной вилки пилы | Регулируемый ролик зажимая, увидел назад поддержку стали вольфрама |
| Спецификации шкива пилы | Диаметр 630, крепко анодированное 7075T651, |
| Спецификации смычка пилы | Заварка группы стальной пластины Q235, обработка сброса стресса, подвергать механической обработке точности, веся около 2 тонны |
|
Мотор диапазона пилы |
11KW TECO |
| гидравлический мотор | 0,75 KW (Тайвань) |
| Метод пояса пилы охлаждая | Квази-сухая система охлаждения тумана масла воздушного давления |
| емкость гидравлического масла | 50L (независимая гидравлическая станция) |
| Требования к электической мощности | участок 3 x 50Hz 380V x |
| Коробка распределения | Независимая коробка распределения (IP55), расположенная на стороне машины |
| Коробка деятельности | Дизайн и фронт машины, эксплуатируемые с кнопками и ручками управления скоростью |
| Verticality пилы |
≤0.5mm |
| Плоскостность точности |
≤0.5mm |
Состав и характеристики оборудования
Ленточнопильный станок главным образом составлен рамки пилы, основания, колеса пилы, части передачи, группы колеса закрытой ременной вилки пилы, ненужного транспортера, гидравлической системы, и электрической системы управления.
Описание основных частей вертикального ленточнопильного станка VH500
Ленточнопильный станок главным образом составлен рамки пилы, колеса пилы, части передачи, группы колеса закрытой ременной вилки пилы, ненужного транспортера, гидравлической системы, и электрической системы управления.
Часть колеса пилы сделана 7075T6 протянула алюминиевую крепко анодированную плиту. После обработки, она исправлена динамической уравновешенностью, с хорошей работой, высокие механические свойства, и может выдержать высокоскоростные и высокие нагрузки при испытании на разрыв.
Часть передачи управляется мотором преобразования частоты TECO для того чтобы управлять активным шкивом для того чтобы вращать, таким образом управляющ поясом пилы для того чтобы побежать на высокой скорости. Скорость пояса пилы отрегулирована преобразователем частоты для того чтобы контролировать революции выхода мотора, и показана цифровым метром.
Подшипники все подшипника и ключевой части набора колеса пояса пилы сделаны продуктов NSK.
Переключатель перемещения использован для того чтобы обнаружить ли напряжение анормално, и машина автоматически остановит если ненормальность анормална. Пассивное колесо принимает электромагнитный тормоз. Когда ненормальность происходит, стабилизированные поступки давления на тормозной шайбе для того чтобы контролировать вращение колеса пилы.
Гидравлическая часть принимает независимую насосную и проконтролирована централизованным клапаном соленоида. Клапаны соленоида все сделаны продуктов Тайваня. За исключением частей которые необходимо соединиться со шлангами, они все соединены стальными трубами эффективного для уменьшения потери давления.
Механизм передачи пиля машины точно сбалансирован и исправлен для того чтобы уменьшить вибрацию и обеспечить что пояс пилы не легок для того чтобы сломать.
Часть проводника диапазона пилы принимает зажимать ролики, один набор на верхней части и другое, ролики сделаны из легированной стали, и земля точности после поверхностной обработки нитрирования, с высокой точностью и хорошим сопротивлением носки.
Управляя ролик ненужного транспортера конструирован с твердым валом для обеспечения никакого обрыва во время нормальной пользы; подшипник ролика принимает двухсторонний загерметизированный подшипник для избежания входа алюминиевых обломоков и для того чтобы улучшить срок службы.
Обслуживание Heineda
Для продуктов произведенных оборудованием контракта, Heineda объединит с клиентом для того чтобы определить и испытать качество оборудования во время периода принятия оборудования.
Установка склада частей.
Внутризаводское введение обслуживания
Регулярное свободное возвращенное обслуживание посещения
Полный полностью готовый проект (процесс, управление, обслуживание, тренировка, продукция)
Установите трехуровневую систему обслуживания.
Обслуживание подъема бесплатного программного обеспечения.
Предложение для предварительных планов строительства.
Получил несколько сертификатов патента
