Подробная информация о продукте:
Оплата и доставка Условия:
|
| Режим: | VH500 | Пиля емкость: | Высота горла: 400mm, глубина горла: 580mm |
|---|---|---|---|
| Гидравлический мотор: | 0,75 KW (Тайвань) | Мотор диапазона пилы: | 11KW TECO |
| Метод пояса пилы напрягая: | Гидравлический автоматический напрягать | Verticality пилы: | ≤0.5mm |
| Выделить: | Хайнеда с вертикальной ленточной пилой,высокопроизводительная вертикальная лентовая пила с ЧПУ,глубина горла 580 мм вертикальная ленточная пила |
||

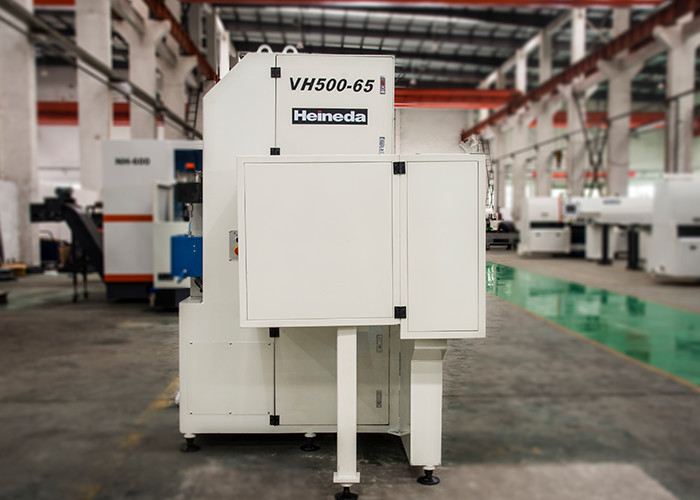

VH500 высокоскоростная вертикальная лента пиломашина пиломашина Глубина горла 580 мм
Состав и характеристики оборудования
Лентовая пила состоит в основном из рамы пилы, основания, пилового колеса, передающей части, группы направляющих колес ремня пилы, конвейера отходов, гидравлической системы и электрической системы управления.
Обзор оборудования
Известная как поставщик деталей для высокоточных пиломашин, Heineda развилась из традиционного оборудования,Имеет более 100 видов самостоятельно разработанного и разработанного оборудования.В производстве высокоточных пиломашин из алюминия продукция Heineda получила признание от ряда производителей авиационной, военной и гражданской техники на материковом рынке Китая.
Модель: высокоскоростная вертикальная лентовая пила VH500
▲ VH означает вертикальную модель пиломашины Heineda Company.
▲ 500 - это мощность пиломашины
Максимальная высота пилы Φ400 мм;
Максимальная ширина пилы 500 мм;
Максимальная глубина горла - 580 мм.
Если в пределах рабочего стола добавляется зажим, можно выполнить диагональное резку.
Оформление оборудования
Основные технические параметры
| Название проекта | Высокоскоростная вертикальная лентовая пила VH500 |
| способность пилы | Высота горла: 400 мм, глубина горла: 580 мм. |
| Скорость ремня пилы | 500-2000 м/мин (регулирование скорости преобразования частоты) |
| Спецификации пиловой ленты | Ширина 34 х толщина 1,1 х длина 5560 (мм) |
| Способ натяжения ремня пилы | Гидравлическое автоматическое натяжение |
| Путь направления ремня пилы | Регулируемая роликовая застежка, пиловая подставка из вольфрамовой стали |
| Спецификации пиломатериала | Диаметр 630, 7075T651, твердо анодированный |
| Спецификации прохода пилы | Q235 групповая сварка стальных плит, обработка снятия напряжений, прецизионная обработка, вес около 2 тонн |
|
Двигатель с резьбой пилы |
11 кВт TECO |
| гидравлический двигатель | 00,75 КВт (Тайвань) |
| Способ охлаждения ремня пилы | Система охлаждения масляного тумана под давлением почти сухого воздуха |
| мощность гидравлического масла | 50L (независимая гидравлическая станция) |
| Потребности в электроэнергии | 380 Вт х 3 фазы х 50 Гц |
| Распределительная коробка | Независимая распределительная коробка (IP55), расположенная сбоку от машины |
| Коробка операций | Конструкция и передняя часть машины, управляемая кнопками и ручками регулирования скорости |
| Вертикальность пилы |
≤ 0,5 мм |
| Точность плоскости |
≤ 0,5 мм |
Описание основных частей вертикальной пилы VH500
Ленточная пила состоит в основном из рамы пилы, колеса пилы, передаточной части, группы рулевого колеса пилового ремня, конвейера отходов, гидравлической системы и электрической системы управления.
Часть пилового колеса изготовлена из 7075T6 растянутой алюминиевой пластины, твердо анодированной. После обработки она корректируется динамическим балансом, с хорошими характеристиками, высокими механическими свойствами,и может выдерживать высокую скорость и высокие нагрузки на тягу.
Часть трансмиссии приводится в действие двигателем преобразования частоты TECO, чтобы привести активную шкивку к вращению, тем самым заставляя пиловую ленту работать на высокой скорости.Скорость ремня пилы регулируется преобразователем частоты для управления выходной обороты двигателя, и отображается цифровым счетчиком.
Подшипник набора колес ремня и подшипники ключевой части все изготовлены из продуктов NSK.
Переключатель движения используется для обнаружения, является ли напряжение ненормальным, и машина автоматически останавливается, если ненормальность.Когда происходит аномалия, стабильное давление воздействует на тормозный диск для управления вращением пилового колеса.
Гидравлическая часть использует независимую насосную станцию и управляется централизованным соленоидным клапаном.За исключением частей, которые должны быть соединены шлангами, все они соединены стальными трубами для эффективного снижения потерь давления.
Трансмиссионный механизм пиломашины точно сбалансирован и исправлен, чтобы свести к минимуму вибрацию и обеспечить, чтобы ремень пилы не был легким для разрыва.
Руководящая часть пиловой ленты использует зажимательные ролики, один установлен в верхней части, а другой, ролики изготовлены из сплавной стали и сделаны с точностью после обработки поверхностью нитридами,с высокой точностью и хорошей износостойкостью.
Двигательный ролик транспортера отходов спроектирован с твердым валом, чтобы не допустить его разрушения при нормальном использовании;подшипник на роликах использует двухсторонний герметичный подшипник, чтобы избежать попадания алюминиевых фишек и улучшить срок службы.
Сервис Heineda
Для продуктов, произведенных контрактным оборудованием, Hantian будет сотрудничать с заказчиком для определения и проверки качества оборудования в течение периода приема оборудования.
Создание склада запчастей.
Внедрение сервиса на предприятии
Бесплатные регулярные визиты
Завершенный проект под ключ (процессы, управление, обслуживание, обучение, производство)
Создать трехуровневую систему обслуживания.
Бесплатная услуга по обновлению программного обеспечения.
Предложение предварительных планов строительства.
Получил ряд патентных сертификатов
