Высокоэффективная 770 мм Cnc горизонтальная ленточная пила с низким расходом материала

Высокоскоростная горизонтальная ленточная пила потребляет меньше материала

Характеристики производительности станка
1. Эта машина может перерезать различные слитки алюминия и круглые слитки алюминия. Она имеет преимущества высокой скорости, высокой эффективности и высокой точности резки заготовки.

2Он имеет очевидные преимущества, такие как удобная эксплуатация и техническое обслуживание, надежная производительность, энергосбережение и экономия материалов,и широко используется в машиностроительной и технической промышленности.

3Двухколонная конструкция для обеспечения точности направления, стабильной и надежной пилы.

4Челюсти гидравлически зажимаются, что удобно для зажима материала, подходящего для резки материалов формы.

5Механизм передачи ленточной пиломашины точно сбалансирован и скорректирован для уменьшения вибрации, чтобы гарантировать, что ремень пилы не легко сломать и вытащить зубы.

Наименование оборудования

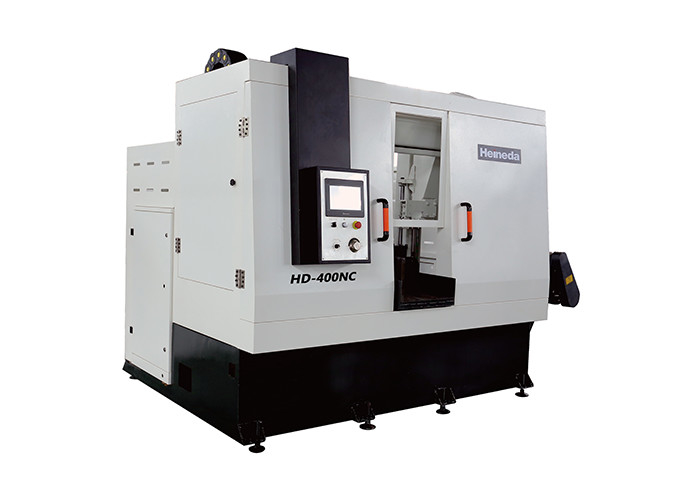

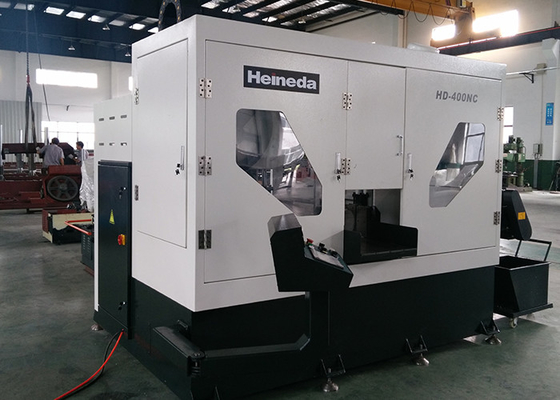

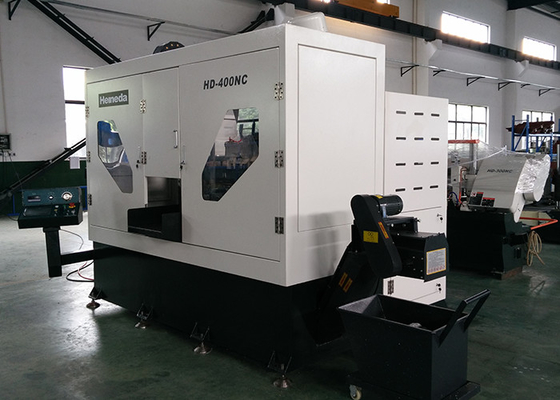

HD-400NC круглый стержень высокоскоростной горизонтальной зигза пиломашины

Требования и потребление энергоносителей

● Условия энергетической среды

Мощность: трехфазное переменное питание

Напряжение: AC380V ± 10%

Частота: 50 Гц ± 2%

● Сжатый воздух: промышленный сжатый воздух

Давление воздуха: 0,4 MPa ~ 0,6 MPa (оборудование само в точке доступа к источнику воздуха имеет фильтр регулирования давления)

Воздушное движение: ≥ 3 м³/ h

Качество воздуха: фильтрация и сушка

● Требования к условиям эксплуатации оборудования

Максимальная температура окружающей среды: 45 °C

Минимальная температура окружающей среды: -10 °C

Относительная влажность: < 67%

● Потребление энергии и средств массовой информации (потребление энергии и средств массовой информации при нормальной работе оборудования показано в таблице 2-1)

Таблица 2-1 Потребление энергии и средств массовой информации, рассчитанное теоретически

1.1использование устройства

В основном используется для выращивания слитков алюминия и алюминиевого сплава.

1.2сорт и спецификации пиломатериалов

● Тип сплава: 1 × × × -7 × × × серии алюминиевого сплава

1.3основные особенности пиломатериала

Меньшее потребление материалов / высокая эффективность пилы / низкие эксплуатационные затраты / полный спектр защиты безопасности / экономия энергии.

Основные технические параметры оборудования

Стандарт исполнения оборудования

Общие технические условия резки металлов GB / T 9061-2006

Общие технические условия для сварки резания металла JB / T 9873-1999

Горизонтальная ленточная пила Часть 2 Параметры JBT4318.2-2002

Испытание точности горизонтальной ленточной пилы часть 3 JBT4318.3-2002

Горизонтальная ленточная пила Часть 4 Технические условия JBT4318.4-2002

Общие технические условия для гидравлической системы резки металлов JB / T10051-1999

Промышленные машины и электрооборудование, первая часть общих технических условий GB / T 5226.1

Защита безопасности машин GB 16454

Электрическая система GB 5226.1

Оборудование Все компоненты и различные инструменты различных инструментов являются единицами (Si); основные компоненты оборудования включают механические, электрические и электронные устройства,являются надежными гарантиями безопасности для предотвращения повреждений от ошибок или случайных аварий.

Состав и описание характеристик устройства

Общие технические условия резки металлов GB / T 9061-2006

Общие технические условия для сварки резания металла JB / T 9873-1999

Горизонтальная ленточная пила Часть 2 Параметры JBT4318.2-2002

Испытание точности горизонтальной ленточной пилы часть 3 JBT4318.3-2002

Горизонтальная ленточная пила Часть 4 Технические условия JBT4318.4-2002

Общие технические условия для гидравлической системы резки металлов JB / T10051-1999

Промышленные машины и электрооборудование, первая часть общих технических условий GB / T 5226.1

Защита безопасности машин GB 16454

Электрическая система GB 5226.1

Оборудование Все компоненты и различные инструменты различных инструментов являются единицами (Si); основные компоненты оборудования включают механические, электрические и электронные устройства,являются надежными гарантиями безопасности для предотвращения повреждений от ошибок или случайных аварий.

Состав и описание характеристик устройства

Профиль состава оборудования:

Оборудование состоит из пилы, гидравлической системы, смазочного устройства для охлаждения пиловой лентой, устройства для транспортировки микросхем, защитного щита, электрической и автоматической системы управления,и тому подобное.

3.1 Пиломашина

● Ремень пилы состоит из основания, пилы, колеса пилы, части передачи, системы питания, части кровати, механизма натягивания ленты, руки и левого и правого механизмов рулевого колеса.

● Основа и часть пилы: лезвие сварено и обработано стальным листом и обрабатывается обратно к огню.Красивая внешность;

● Секция пилового колеса: она изготовлена из импортной твердой алюминиевой плиты (7075-T61) и завершена, а оболочка проходит через мешок из вулканизированной резины.пиловое колесо работает с плавной коррекцией равновесия, вращаясь плавно и долгая жизнь.

● Секция передачи: при управлении переменного двигателя Datong, синхронной структурой шкивы, мощность передается на активную шкиву, а ремень пилы работает на высокой скорости.Эффективность передачи высока и стабильна. Скорость составляет 500-2000 м / мин, диапазон скорости большой и может быть адаптирован к резке пилы различных классов алюминиевого сплава;

● Система питания: Система питания управляется гидравлическим давлением, и скорость питания составляет 0-2 м / мин, регулирование скорости без шагов.

● Подъем пиломатериала: используйте двойную колонну наклона и линейную структуру скольжения в качестве подъемной орбиты, двустворчатое направление на стороне привода пиломатериала, а сторону затягивания пиломатериала использует одностворчатое направление.Линейный слайд HGW45 / HGW35.

● Секция кровати: кроватный стол изготовлен из HT300.таким образом, определяя ход материала для пилы, чтобы обеспечить стабильность пилы.

● Механизм натяжения пилы: механизм натяжения пилы управляется гидравлическим приводом, используя при этом прибор для измерения давления электрического соединения для отображения значения натяжения и имеет защиту от разрыва ленты;

Каждая группа направляющих колес соединены 4 регулируемых рулевых роликов, материал колеса изделий из сплавной конструкционной стали (15CrMo),поверхностное карбурированное тушение, твердость 50-55 ч, хорошо износостойкость, и полоса секции обрабатывается с шлифованием, обеспечивая точность руководства Кроме того, есть вольфрамовое стальное кольцо в спине пилы,который может обеспечить достаточную поддержку ленты пилы во время пилы, и может снизить эффективность вибрации ленты пилы.установленный на слайдере, так что две колонны соединены под основанием и фиксированной армейской рукой,Форма стабильной структуры рамы, чтобы обеспечить достаточную поддержку, чтобы гарантировать, что пила часто снижается и может уменьшить вибрацию.

● Полностью автоматическая система подачи пищи: Полностью автоматическая форма пиломашина с кормовой кроватью, с 1 группой гидравлических зажимов на кормовой кровать, после подачи пищи, материал зажимания подушки,гидравлический цилиндр, приводящий крепку питания на его трассу Функция питания и может быть подана несколько разПреимущество заключается в том, что полностью автоматическое закрепление является неконтролируемым, без необходимости ручного вмешательства.

3.2 гидравлическая система

● Объект обслуживания: пиловая лента натянута, впитывается, зажимается, автоматический механизм питания.

● Основные особенности:

Независимая насосная станция, централизованное управление соленоидным клапаном.

В дополнение к соединению шланга, стальная труба подключена, и потеря давления эффективно снижается.

● Основные технические параметры:

Давление системы 7 МПа

Рабочее давление 5-6 МПа

Рабочая среда ISO46 противомольничное гидравлическое масло

Рабочая температура 10 °C -55 °C

Режим охлаждения ветроохладитель

Шум ≤ 80 дБ

3.3 Устройство для смазки, охлаждающее лентой пилы

● Использование газообразного аэрозольного охладителя.

● В основном он состоит из нефтяных баков, воздушных насосов, пульсорегуляторов, сопла, электродинамических клапанов и т. п.

● После того, как устройство задействовано сжатым воздухом, после смешивания воздуха и охлаждающего масла, распыляя пилозубную часть ремня пилы, делая поверхность поверхности для получения масляной пленки,быстро распределить тепло, полученное во время резки, тем самым обеспечивая высокую эффективность и высокую точность поверхности.

2 Особенности: равномерное распыление, хороший охлаждающий эффект, улучшение производительности пилы

Улучшить срок службы лезвия пилы

Улучшить гладкость пиловой поверхности

Уменьшить износ системы чипов

Охлаждающее масло - это экстракт растений, нетоксичный и безвредный.

3.4 устройство для транспортировки микросхем

● Внутренняя часть пиломашины использует скользящий механизм, который поднимает алюминий на лифт.

● На пилоре используется металлическое руководство и защита, а отрезанный алюминий из пил вводится в

3.5 Защита безопасности

● Интегральная защита, предотвращение загрязнения алюминиевыми вертолетами и нефтяными туманами.

● Перед и после щита есть дверь обслуживания, которая удобна для ежедневного обслуживания и замены ремня пилы.дверь открывает все выходное питание PLCВ то же время сигнал тревоги отображается на сенсорном экране и соответствует соответствующему переключателю.

3.6 Электрическая и автоматическая системы управления

● Электрический контрольный шкаф на полу, независимая нагрузка и кнопка немедленного остановки

● Силовой кабинет управления AC: 380V / 50Hz трехфазный 4-линейный DC: 24V

● Использование программируемого контроллера (PLC) для управления процессом и программируемого человеческого интерфейса (HMI) для ввода параметров производственного процесса, интерфейс человека-машины имеет параметры,отображение данных, защита важных данных паролем, сигнализация об отказе, отображение ошибок, диагностика неисправностей.

● Устройство имеет функции ручного и автоматического управления.

● На кнопке диска управления устройства используется кнопка Шнайдера, водонепроницаемая, пылезащитная, за исключением того, что есть символическая инструкция и отображается в цвете.

● Зарезервированный порт связи компьютера.

● Конструкция отделения с электрической контрольной коробкой (непроницаемая)

7.5 Рабочая среда оборудования: требует долгосрочной стабильности станков-инструментов в следующей рабочей среде.

7.5.1 Мощность: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Температура окружающей среды: 5 ~ 40 °C.

7.5.3 Относительная влажность: <85%.

7.5.4 Давление сжатого воздуха: 0,5 ~ 0,8 МПа.

7.6 безопасность оборудования

7.17.1 Оборудование должно иметь защиту от перегрузки, средства индивидуальной защиты и кнопки аварийного отключения.

7.17.2 Оборудование должно быть доступно в течение более 16 часов без сбоев.
