Подробная информация о продукте:
Оплата и доставка Условия:
|
| Относительная влажность: | <67> | Traffic≧ 3 m3/h воздуха: | ≥ 3 m3/h |
|---|---|---|---|
| Примите наклон: | ° ≤0.5 | Индекс шума: | ≤ 85dB |
| Резать толщину mm: | ≤ 2 | Μm шероховатости поверхности пилы: | ≤ 50 |
| Работая высота параграфа земная: | 770mm | Жизнь m2 прокладки пилы: | 50-150 |
| Выделить: | Круглый стержень с горизонтальной пиломашиной,горизонтальная пила из алюминиевого сплава,Круглая стержня горизонтальная ленточная пила |
||

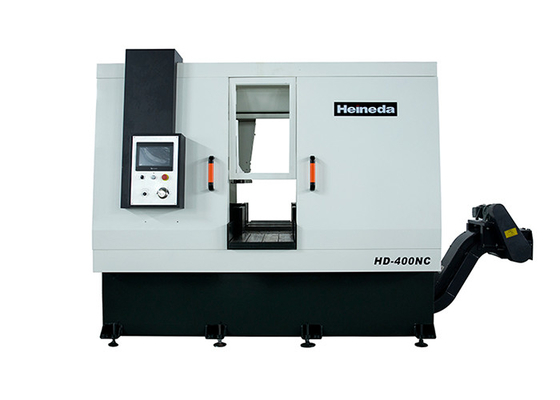

HD-400NC Алюминиевая Сплав Круглый Стержень высокоскоростной горизонтальной пиломашины
Защита безопасности
Напряжение цилиндра перемещения ограничения чувствительность используется для разрыва ремня. мгновенное снижение скорости преобразования частоты, отключение питания, спираль пилы вращения,Открытие и выключение крышки и функция сигнализации об аномалии системы.
Характеристики производительности станка
1. Эта машина может перерезать различные слитки алюминия и круглые слитки алюминия. Она имеет преимущества высокой скорости, высокой эффективности и высокой точности резки заготовки.
2Он имеет очевидные преимущества, такие как удобная эксплуатация и техническое обслуживание, надежная производительность, энергосбережение и экономия материалов,и широко используется в машиностроительной и технической промышленности.
3Двухколонная конструкция для обеспечения точности направления, стабильной и надежной пилы.
4Челюсти гидравлически зажимаются, что удобно для зажима материала, подходящего для резки материалов формы.
5Механизм передачи ленточной пиломашины точно сбалансирован и скорректирован для уменьшения вибрации, чтобы гарантировать, что ремень пилы не легко сломать и вытащить зубы.
1.1 Название оборудования
HD-400NC круглый стержень высокоскоростной горизонтальной зигза пиломашины
1.2 использование устройства
В основном используется для выращивания слитков алюминия и алюминиевого сплава.
1.3 разновидность и спецификации продукции для пилы
● Тип сплава: 1 × × × -7 × × × серии алюминиевого сплава
1.4 основные особенности пиломатериала
Меньшее потребление материалов / высокая эффективность пилы / низкие эксплуатационные затраты / полный спектр защиты безопасности / экономия энергии.
1.5 Требования и потребление энергоносителей
● Условия энергетической среды
Мощность: трехфазное переменное питание
Напряжение: AC380V ± 10%
Частота: 50 Гц ± 2%
● Сжатый воздух: промышленный сжатый воздух
Давление воздуха: 0,4 MPa ~ 0,6 MPa (оборудование само в точке доступа к источнику воздуха имеет фильтр регулирования давления)
Воздушное движение: ≥ 3 м3/ h
Качество воздуха: фильтрация и сушка
● Требования к условиям эксплуатации оборудования
Максимальная температура окружающей среды: 45 °C
Минимальная температура окружающей среды: -10 °C
Относительная влажность: < 67%
● Потребление энергии и средств массовой информации (потребление энергии и средств массовой информации при нормальной работе оборудования показано в таблице 2-1)
Таблица 2-1 Потребление энергии и средств массовой информации, рассчитанное теоретически
| Серийный номер | Описание проекта | единица | потребление | Использование | Примечание |
| 1 | Электроэнергия | КВт | 40 | Электрическое питание | Сменное напряжение 380 В 50 Гц |
| 2 | Сжатый воздух | М3 / ч | 3 | Пила с угловым охлаждением и нарезанием алюминия | Общепринятый сжатый воздух |
| 3 | Охлаждающее масло | Мл / ч | 40 | Охлаждение лентой | Масло для охлаждения аккумуляторной смазки |
Стандарт исполнения оборудования
Общие технические условия резки металлов GB / T 9061-2006
Общие технические условия для сварки резания металла JB / T 9873-1999
Горизонтальная ленточная пила Часть 2 Параметры JBT4318.2-2002
Испытание точности горизонтальной ленточной пилы часть 3 JBT4318.3-2002
Горизонтальная ленточная пила Часть 4 Технические условия JBT4318.4-2002
Общие технические условия для гидравлической системы резки металлов JB / T10051-1999
Промышленные машины и электрооборудование, первая часть общих технических условий GB / T 5226.1
Защита безопасности машин GB 16454
Электрическая система GB 5226.1
Оборудование Все компоненты и различные инструменты различных инструментов являются единицами (Si); основные компоненты оборудования включают механические, электрические и электронные устройства,являются надежными гарантиями безопасности для предотвращения повреждений от ошибок или случайных аварий.
Состав и описание характеристик устройства
Общие технические условия резки металлов GB / T 9061-2006
Общие технические условия для сварки резания металла JB / T 9873-1999
Горизонтальная ленточная пила Часть 2 Параметры JBT4318.2-2002
Испытание точности горизонтальной ленточной пилы часть 3 JBT4318.3-2002
Горизонтальная ленточная пила Часть 4 Технические условия JBT4318.4-2002
Общие технические условия для гидравлической системы резки металлов JB / T10051-1999
Промышленные машины и электрооборудование, первая часть общих технических условий GB / T 5226.1
Защита безопасности машин GB 16454
Электрическая система GB 5226.1
Оборудование Все компоненты и различные инструменты различных инструментов являются единицами (Si); основные компоненты оборудования включают механические, электрические и электронные устройства,являются надежными гарантиями безопасности для предотвращения повреждений от ошибок или случайных аварий.
Состав и описание характеристик устройства
Профиль состава оборудования:
Оборудование состоит из пилы, гидравлической системы, смазочного устройства для охлаждения пиловой лентой, устройства для транспортировки микросхем, защитного щита, электрической и автоматической системы управления,и тому подобное.
3.1 Пиломашина
● Ремень пилы состоит из основания, пилы, колеса пилы, части передачи, системы питания, части кровати, механизма натягивания ленты, руки и левого и правого механизмов рулевого колеса.
● Основа и часть пилы: лезвие сварено и обработано стальным листом и обрабатывается обратно к огню.Красивая внешность;
● Секция пилового колеса: она изготовлена из импортной твердой алюминиевой плиты (7075-T61) и завершена, а оболочка проходит через мешок из вулканизированной резины.пиловое колесо работает с плавной коррекцией равновесия, вращаясь плавно и долгая жизнь.
● Секция передачи: при управлении переменного двигателя Datong, синхронной структурой шкивы, мощность передается на активную шкиву, а ремень пилы работает на высокой скорости.Эффективность передачи высока и стабильна. Скорость составляет 500-2000 м / мин, диапазон скорости большой и может быть адаптирован к резке пилы различных классов алюминиевого сплава;
● Система питания: Система питания управляется гидравлическим давлением, и скорость питания составляет 0-2 м / мин, регулирование скорости без шагов.
● Подъем пиломатериала: используйте двойную колонну наклона и линейную структуру скольжения в качестве подъемной орбиты, двустворчатое направление на стороне привода пиломатериала, а сторону затягивания пиломатериала использует одностворчатое направление.Линейный слайд HGW45 / HGW35.
● Секция кровати: кроватный стол изготовлен из HT300.таким образом, определяя ход материала для пилы, чтобы обеспечить стабильность пилы.
● Механизм натяжения пилы: механизм натяжения пилы управляется гидравлическим приводом, используя при этом прибор для измерения давления электрического соединения для отображения значения натяжения и имеет защиту от разрыва ленты;
Каждая группа направляющих колес соединены 4 регулируемых рулевых роликов, материал колеса изделий из сплавной конструкционной стали (15CrMo),поверхностное карбурированное тушение, твердость 50-55 ч, хорошо износостойкость, и полоса секции обрабатывается с шлифованием, обеспечивая точность руководства Кроме того, есть вольфрамовое стальное кольцо в спине пилы,который может обеспечить достаточную поддержку ленты пилы во время пилы, и может снизить эффективность вибрации ленты пилы.установленный на слайдере, так что две колонны соединены под основанием и фиксированной армейской рукой,Форма стабильной структуры рамы, чтобы обеспечить достаточную поддержку, чтобы гарантировать, что пила часто снижается и может уменьшить вибрацию.
● Полностью автоматическая система подачи пищи: Полностью автоматическая форма пиломашина с кормовой кроватью, с 1 группой гидравлических зажимов на кормовой кровать, после подачи пищи, материал зажимания подушки,гидравлический цилиндр, приводящий крепку питания на его трассу Функция питания и может быть подана несколько разПреимущество заключается в том, что полностью автоматическое закрепление является неконтролируемым, без необходимости ручного вмешательства.
3.2 гидравлическая система
● Объект обслуживания: пиловая лента натянута, впитывается, зажимается, автоматический механизм питания.
● Основные особенности:
Независимая насосная станция, централизованное управление соленоидным клапаном.
В дополнение к соединению шланга, стальная труба подключена, и потеря давления эффективно снижается.
● Основные технические параметры:
Давление системы 7 МПа
Рабочее давление 5-6 МПа
Рабочая среда ISO46 противомольничное гидравлическое масло
Рабочая температура 10 °C -55 °C
Режим охлаждения ветроохладитель
Шум ≤ 80 дБ
3.3 Устройство для смазки, охлаждающее лентой пилы
● Использование газообразного аэрозольного охладителя.
● В основном он состоит из нефтяных баков, воздушных насосов, пульсорегуляторов, сопла, электродинамических клапанов и т. п.
● После того, как устройство задействовано сжатым воздухом, после смешивания воздуха и охлаждающего масла, распыляя пилозубную часть ремня пилы, делая поверхность поверхности для получения масляной пленки,быстро распределить тепло, полученное во время резки, тем самым обеспечивая высокую эффективность и высокую точность поверхности.
2 Особенности: равномерное распыление, хороший охлаждающий эффект, улучшение производительности пилы
Улучшить срок службы лезвия пилы
Улучшить гладкость пиловой поверхности
Уменьшить износ системы чипов
Охлаждающее масло - это экстракт растений, нетоксичный и безвредный.
3.4 устройство для транспортировки микросхем
● Внутренняя часть пиломашины использует скользящий механизм, который поднимает алюминий на лифт.
● На пилоре используется металлическое руководство и защита, а отрезанный алюминий из пил вводится в
3.5 Защита безопасности
● Интегральная защита, предотвращение загрязнения алюминиевыми вертолетами и нефтяными туманами.
● Перед и после щита есть дверь обслуживания, которая удобна для ежедневного обслуживания и замены ремня пилы.дверь открывает все выходное питание PLCВ то же время сигнал тревоги отображается на сенсорном экране и соответствует соответствующему переключателю.
3.6 Электрическая и автоматическая системы управления
● Электрический контрольный шкаф на полу, независимая нагрузка и кнопка немедленного остановки
● Силовой кабинет управления AC: 380V / 50Hz трехфазный 4-линейный DC: 24V
● Использование программируемого контроллера (PLC) для управления процессом и программируемого человеческого интерфейса (HMI) для ввода параметров производственного процесса, интерфейс человека-машины имеет параметры,отображение данных, защита важных данных паролем, сигнализация об отказе, отображение ошибок, диагностика неисправностей.
● Устройство имеет функции ручного и автоматического управления.
● На кнопке диска управления устройства используется кнопка Шнайдера, водонепроницаемая, пылезащитная, за исключением того, что есть символическая инструкция и отображается в цвете.
● Зарезервированный порт связи компьютера.
● Конструкция отделения с электрической контрольной коробкой (непроницаемая)
7.5 Рабочая среда оборудования: требует долгосрочной стабильности станков-инструментов в следующей рабочей среде.
7.5.1 Мощность: AC380V ± 10%, 50 Hz ± 1 Hz.
7.5.2 Температура окружающей среды: 5 ~ 40 °C.
7.5.3 Относительная влажность: <85%.
7.5.4 Давление сжатого воздуха: 0,5 ~ 0,8 МПа.
7.6 безопасность оборудования
7.17.1 Оборудование должно иметь защиту от перегрузки, средства индивидуальной защиты и кнопки аварийного отключения.
7.17.2 Оборудование должно быть доступно в течение более 16 часов без сбоев.

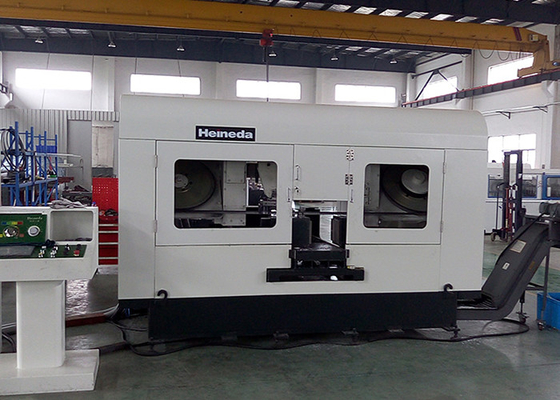

Экспозиция продукции
Подробная информация об упаковке
Пенопласт внутри, пластиковая пленка снаружи, деревянная коробка опциональная.
| Количество ((сеты) | 1 - 1 | 2-5. | > 5 |
| Время (дней) | 15 | 30 | Подлежит переговорам |
