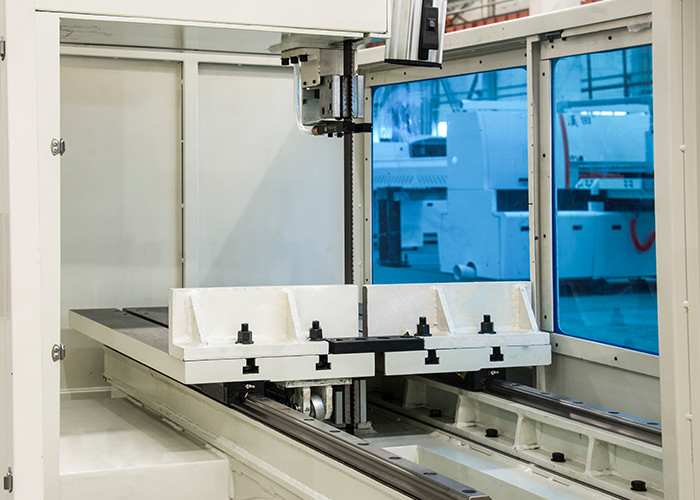

Высокоскоростной вертикальный ленточнопильный станок VH500 подходит для распиловки различных профилей
Обзор оборудования
Максимальная высота распиловки Φ400мм;
Максимальная ширина распила 500мм;
Максимальная глубина пропила составляет 580 мм.
Если к верстаку добавляется зажим, можно выполнять диагональную резку.
Модель: Высокоскоростная вертикальная ленточная пила VH500
▲ VH обозначает модель вертикального ленточнопильного станка компании Heineda.
▲ 500 представляет собой мощность распиловки пильного станка.
Хайнеда Сервис
Для продуктов, произведенных на контрактном оборудовании, Heineda будет сотрудничать с заказчиком для определения и проверки качества оборудования в течение периода приемки оборудования.
Создание склада запчастей.
Внедрение внутризаводского обслуживания
Регулярный бесплатный повторный визит
Полный проект под ключ (процесс, управление, техническое обслуживание, обучение, производство)
Создайте трехуровневую систему обслуживания.
Услуга бесплатного обновления программного обеспечения.
Предложение по предварительным планам строительства.
Визуализации оборудования
Основные технические параметры
| Название проекта |
Высокоскоростной вертикальный ленточнопильный станок VH500 |
| мощность пиления |
Высота горловины: 400 мм, глубина горловины: 580 мм |
| Скорость пильного ремня |
500～2000 м/мин (регулирование скорости преобразования частоты) |
| Характеристики ленточной пилы |
34 ширина X 1,1 толщина X5560 длина (мм) |
| Способ натяжения пильного ремня |
Гидравлическое автоматическое натяжение |
| Направляющая ремня пилы |
Регулируемый роликовый зажим, опора из вольфрамовой стали с пилой |
| Характеристики пильного шкива |
Диаметр 630, 7075T651, твердое анодирование |
| Спецификации дуги пилы |
Групповая сварка стальных листов Q235, обработка для снятия напряжения, прецизионная обработка, вес около 2 тонн. |
|
Двигатель ленточной пилы
|
11кВт ТЕКО |
| гидравлический двигатель |
0,75 кВт (Тайвань) |
| Способ охлаждения ленточной пилы |
Квазисухая система охлаждения масляным туманом под давлением воздуха |
| емкость гидравлического масла |
50 л (независимая гидравлическая станция) |
| Требования к питанию |
380 В х 3 фазы х 50 Гц |
| Распределительная коробка |
Независимая распределительная коробка (IP55), расположенная сбоку машины |
| Операционная коробка |
Дизайн и передняя часть машины, управляемая кнопками и ручками управления скоростью |
| Вертикальность пилы |
≤0,5 мм
|
| Точность плоскостности |
≤0,5 мм
|
Состав и характеристики оборудования
Ленточнопильный станок в основном состоит из рамы пилы, основания, пильного колеса, трансмиссии, группы направляющих колес пильного ремня, конвейера для отходов, гидравлической системы и электрической системы управления.
Описание основных частей вертикального ленточнопильного станка VH500
Ленточнопильный станок в основном состоит из рамы пилы, пильного колеса, трансмиссии, группы направляющих колес пильного ремня, конвейера для отходов, гидравлической системы и электрической системы управления.
Часть пильного диска изготовлена из вытянутого алюминиевого листа 7075T6 с твердым анодированием.После обработки корректируется динамическим балансом, обладает хорошими эксплуатационными характеристиками, высокими механическими свойствами, может выдерживать высокие скорости и высокие растягивающие нагрузки.
Передаточная часть приводится в действие двигателем с преобразованием частоты TECO, который приводит во вращение активный шкив, тем самым приводя пильный ремень в движение с высокой скоростью.Скорость пильного ремня регулируется преобразователем частоты для управления выходными оборотами двигателя и отображается на цифровом индикаторе.
Подшипник колесной пары пильного ремня и подшипники основных деталей изготовлены из продукции NSK.
Переключатель хода используется для определения того, является ли натяжение ненормальным, и машина автоматически останавливается, если отклонение от нормы является ненормальным.Пассивное колесо оснащено электромагнитным тормозом.При возникновении неисправности стабильное давление воздействует на тормозной диск, чтобы контролировать вращение пильного диска.
Гидравлическая часть оснащена независимой насосной станцией и управляется централизованным электромагнитным клапаном.Все электромагнитные клапаны изготовлены из продукции Тайваня.За исключением частей, которые должны быть соединены шлангами, все они соединены стальными трубами для эффективного снижения потерь давления.
Механизм трансмиссии пильного станка точно сбалансирован и исправлен, чтобы свести к минимуму вибрацию и гарантировать, что пильный ремень не легко порвется.
Направляющая часть ленточной пилы оснащена зажимными роликами, один из которых установлен сверху, а другой, ролики изготовлены из легированной стали и прецизионно отшлифованы после обработки поверхности азотированием, с высокой точностью и хорошей износостойкостью.
Приводной ролик конвейера для отходов имеет сплошной вал, чтобы исключить поломку при нормальном использовании;Роликовый подшипник использует двухсторонний герметичный подшипник, чтобы избежать попадания алюминиевой стружки и увеличить срок службы.
