ленточнопильные станки CNC толщины 2mm режа подвергают быструю скорость механической обработке HD-400NC

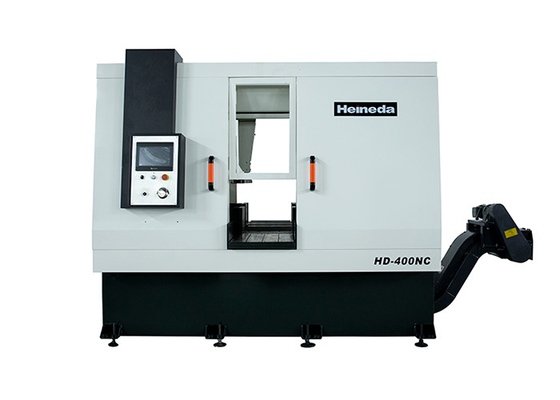

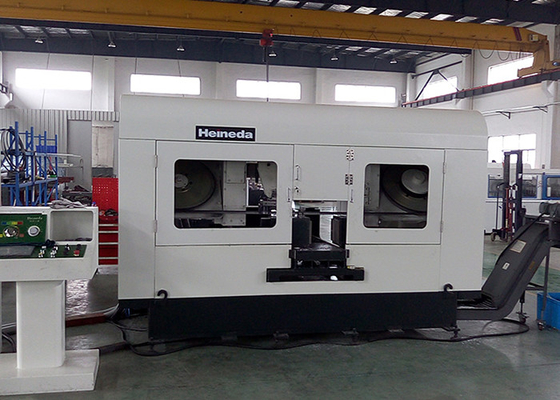

Ленточнопильный станок круглой Адвокатуры алюминиевого сплава HD-400NC высокоскоростной горизонтальный

Характер продукции

Структура диапазона пилить машины включает нижнее место; тело кровати, столбец; направляя прибор; луч пилы и механизм передачи; напрягая прибор; питаясь рамка; зажимать workpiece; гидравлическая система передачи; электрическая система управления;

Функции 6 главных компонентов горизонтальной диапазона пилить машины следующим образом:

1. Основание. Основание диапазона пилить машины вообще в форме коробк структура сваренная со стальными пластинами. Кровать и столбец зафиксированы на пиля машине. Внутренняя полость пиля основания машины имеет много космос. Сторона электрический распределительный ящик кнопки, полость оборудована со станцией гидронасоса, гидравлическим трубопроводом, правильная сторона водяная помпа и охлаждая танк смазочно-охлаждающей жидкости;

2. Кровать. CNC диапазона пилить кровать машины сделана из литого железа и зафиксирована на основании. Диапазона пилить столбец машины составлен большого и небольшого столбца. Большой круговой столбец использован как ведущий брус для рамки пилы для того чтобы поддержать вверх и вниз движения луча пилы и обеспечить точное наведение. Небольшой столбец вспомогательная функция. , обеспечить нормальный пилить лезвия ленточнопильного станка;

3. Прибор проводника лезвия пилы. Прибор проводника лезвия ленточнопильного станка установленного на плиту поддержки луча пилы составлен левых и правых оружий проводника и голов проводника, и и левые и правые оружия проводника могут двинуть вдоль замка типа ласточкина хвоста.

Принцип деятельности
Вручную используйте кран для того чтобы поднять цапфу в материал-подниматься и двигая рамка, поднять поднимаясь цилиндр материал-поднимаясь и двигая рамки, поднять workpiece немножко, повернуть маховичок для того чтобы двинуть левую сторону цапфы и право, регулирует длину и размер цапфы к правильному пиля положению, и находит пиля положение. После позитва, понижен поднимаясь и двигая материальный заполняя цилиндр, центризованы левые и правые клиновидные тиски и зажатый, пиля выдвижения машины к пиля положению, и рамка пилы спускают быстро. После того как пилить выполнен, рамка пилы поднимает быстро, пиля отступления машины, выпущены левые и правые клиновидные недостатки, цапфы помещены на поднимаясь и двигая рамке, и после того как материал вручную поднят, второй материал поднят в следующий цикл.

1,1 имя оборудования

Блок высокоскоростного горизонтального zigza штанги круга HD-400NC пиля

польза 1,2 приборов

Главным образом использованный для урожая алюминия в сушках и алюминиевого сплава.

разнообразие и спецификации 1,3 пиля продуктов

●Тип сплава: 1 сплав серии ××× ××× -7 алюминиевый

1,4 основных особенности пиля блока

Материальное потребление более менее/пиля максимум эффективности/производственные затраты низко/полный диапасон предохранения от безопасности/энергосберегающий. Охрана окружающей среды

1,5 требования к и потребление средств массовой информации энергии

●Условия средств массовой информации энергии

Сила: трехфазный мощьности импульса

Напряжение тока: ± 10% AC380V

Частота: 50Hz ± 2%

●Обжатый воздух: Общий промышленный обжатый воздух

Воздушное давление: Сам 0,4 MPa | 0,6 MPa (точка подхода источника воздуха оборудования имеет фильтр давления регулируя)

Воздушное движение: ≥ 3 m³/h

Качество воздуха: Фильтрация и засыхание

●Требования к окружающей среды деятельности оборудования

Самая высокая температура окружающей среды: 45 ° c

Минимальная температура окружающей среды: -10 ° c

Относительная влажность: <67>

●Потребление энергии и средств массовой информации (потребление энергии и средств массовой информации во время нормального функционирования оборудования показано в таблице 2-1)

Энергия таблицы 2-1 и потребление средств массовой информации высчитанное теорией

Серийный номер	Описание проекта	блок	потребление	польза	Примечание
1	Электричество	KWH	40	Электропитание	AC 380V 50Hz
2	Обжатый воздух	M3 / h	3	Пила с угловой охлаждать и алюминиевый прерывать	Вообще обжимаемый воздух
3	Охлаждая масло	ML/H	40	Охлаждать ленты пилы	масло Accu-lube охлаждая

Основные технические параметры оборудования

Серийный номер	Максимальная пиля способность	400 (mm)
1	Диаметр Sawlers	круг 2 φ700 x (mm)
2	Скорость пилы	500 | 2000 m/минута (переменная скорость частоты)
3	Скорость питания Sawdow	100 | 2000mm/минута (отрегулированная согласно пиля материалам и спецификациям)
4	Размер mm ленты пилы	7050L × 1.1t × 34W (твердый сплав увидел)
5	Резать толщину mm	≤ 2
6	Примите наклон	° ≤0.5
7	Точность mm длины фиксируя	± 1
8	Пилить нет плоско mm	<>
9	Жизнь m2 прокладки пилы	50-150
10	Μm шероховатости поверхности пилы	≤ 50
11	Резать см2 тарифа/минута	500 | 1500 (режущ блок эффективности, режа площадь поперечного сечения в пределах времени блока)
12	Индекс шума	≤ 85dB
13	Тип ленты пилы	одиночный лежа гидравлический tensioner/релаксация
14	Режим вставки	гидравлический привод
15	Работая высота параграфа земная	770mm

Стандарт исполнения оборудования

Металл режа общие технические условия GB/t 9061-2006

Общие технические условия для металла режа сваривая JB/t 9873-1999

Горизонтальные параметры JBT4318.2-2002 части 2 кровати пилы ленты

Горизонтальный тест точности JBT4318.3-2002 части 3 кровати пилы ленты

Горизонтальные условия JBT4318.4-2002 части 4 кровати пилы ленты технические

Общие технические условия для гидравлической системы JB/T10051-1999 вырезывания металла

Промышленное машинное оборудование и электротехническое оборудование, первая часть общих технических условий GB/t 5226,1

Предохранение от GB 16454 безопасности машины

Электрическая система GB 5226,1

Оборудование все компоненты и различные аппаратуры различных аппаратур все блоки блоков (Si); главные компоненты оборудования включают механическое, электрический и электронные устройства, надежные гарантии безопасностью для предотвращения повреждения к ошибкам или случайным авариям.

Состав прибора и характерное описание

Металл режа общие технические условия GB/t 9061-2006

Общие технические условия для металла режа сваривая JB/t 9873-1999

Горизонтальные параметры JBT4318.2-2002 части 2 кровати пилы ленты

Горизонтальный тест точности JBT4318.3-2002 части 3 кровати пилы ленты

Горизонтальные условия JBT4318.4-2002 части 4 кровати пилы ленты технические

Общие технические условия для гидравлической системы JB/T10051-1999 вырезывания металла

Промышленное машинное оборудование и электротехническое оборудование, первая часть общих технических условий GB/t 5226,1

Предохранение от GB 16454 безопасности машины

Электрическая система GB 5226,1

Оборудование все компоненты и различные аппаратуры различных аппаратур все блоки блоков (Si); главные компоненты оборудования включают механическое, электрический и электронные устройства, надежные гарантии безопасностью для предотвращения повреждения к ошибкам или случайным авариям.

Состав прибора и характерное описание

Профиль состава оборудования:

Оборудование составлено пиля пилы ленты, гидравлической системы, ленты пилы охлаждая смазывающ прибор, конвейерного устройства обломока, экрана безопасности, системы управления электрического и автоматизации, и подобия.

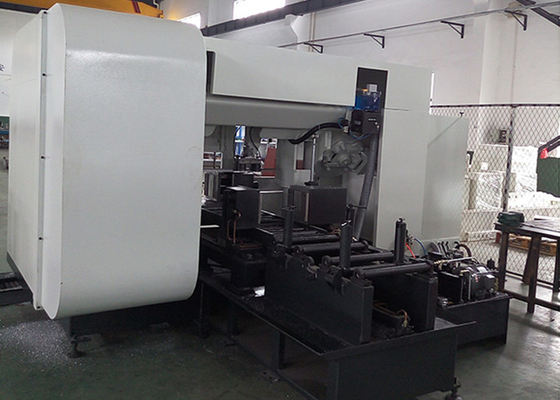

3,1 спиленная машина пилы

●Пила пояса составлена основания, пилить, колеса пилы, части передачи, системы подачи, части кровати, механизма ленты напрягая, руки и левых и правых механизмов направляющего ролика.

●Основание и пиля часть: Лезвие сварено и обработано со стальным листом и обработано назад к огню. Поверхностная sandblasting обработка, точность подвергая механической обработке, хороший дизайн структуры, красивое возникновение;

●Раздел колеса пилы: Он сделан импортированной трудной алюминиевой плиты (7075-T61) и закончен, и оправа пропущена через сумку вулканизировала резиновое. Она может уменьшить шум деятельности; колесо пилы бежит с ровно коррекцией уравновешения, поворачивающ ровно и длинной жизнью.

●Раздел передачи: Управленный мотором Datong переменным, одновременной структурой шкива, сила передана активному шкиву, и пояс пилы высокоскоростная деятельность. Кпд передачи высок и стабилизирован. Скорость 500-2000m/минута, ряд скорости большой, и может быть приспособлен к отрезку пилы разнообразие рангов алюминиевого сплава;

●Система подачи: Система подачи управляется гидравлическим давлением, и скорость питания 0-2 m/минута, stepless регулировка скорости.

●Sawdow поднимает: столбец наклона двойника пользы и линейная структура скольжения как поднимаясь орбита, который 2-сели на мель наведение на сторону лентопротяжного устройства пилы, и диапазон пилы затягивая сторону принимают проводника одиночной нити. Линейное скольжение HGW45/HGW35.

●Раздел кровати: Таблица кровати сделана HT300. В дополнение к обеспечивать достаточную поддержку для материальной пилы, также набор гидравлических струбцин для набора фиксированных положений, таким образом определяя пиля материальный ход для обеспечения что пилить стабилизирован.

●Механизм пилы напрягая: Механизм пилы напрягая управляется гидравлический управлять, используя электрический манометр соединения для показа значения напряжения и для того чтобы иметь сломленное предохранение от диапазона;

●Прибор Sawband направляя: Используйте левую сторону и правую группу в составе проводник sawband. Каждая группа в составе направляющий ролик прикрепила 4 регулируемых ролика проводника, материал колеса сделана из стали сплава структурной (15CrMo), поверхностный обуглероживанный гасить, hrc твердости 50-55, хорошо износоустойчива, и раздел прокладки обработан с молоть, обеспечивающ точность проводника к тому же, кольцо вольфрама стальное в задней части пилы, которая может снабдить достаточную поддержку лента пилы во время пилить, и могут уменьшить эффективность вибрации ленты пилы. Проводник значит установлен на неподвижной консоли и двигая рука, конструированная для того чтобы отрегулировать структуру, фиксированная армия конструирована как интеграл, установленный на слайдере, так, что 2 столбца будут соединены под основанием и фиксированной рукой армии, структура рамки формы стабилизированная для того чтобы обеспечить достаточную поддержку для обеспечения что пилить часто склоняет и может уменьшить вибрацию.

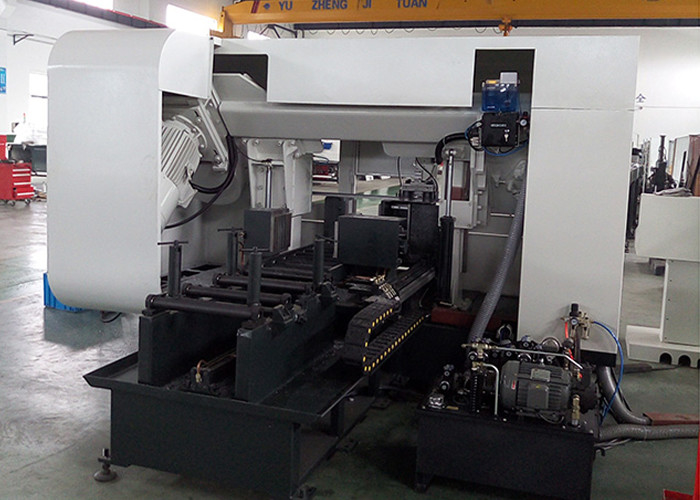

●Полностью автоматическая питаясь система: Машину полностью автоматической формы пиля с питаясь кроватью, с 1 группой в составе гидравлические струбцины на питаясь кровати, после питаться, пусковая площадка зажимая материал, гидравлическим цилиндром управляя струбциной питания на своей функции питания следа и можно кормить множественные времена. Преимущество что полностью автоматическая отладка бесконтрольный, никакая потребность для ручной интервенции. Неполноценное ± точности 1 mm.

гидравлическая система 3,2

●Объект обслуживания: Напряжен диапазон пилы, пиля в, зажимающ, автоматический питаясь механизм.

●Основные особенности:

Независимая насосная, централизованное управление клапана соленоида.

В дополнение к соединению шланга, стальная труба соединена, и потеря давления эффектно уменьшена.

●Основные технические параметры:

Давление системы 7MPa

Давление деятельности 5-6MPa

Масло анти--мельницы средства деятельности ISO46 гидравлическое

Работайте ° c c -55 ° температуры 10

Охлаждая охладитель ветра режима

Шум ≤80dB

3,3 прибор смазки ленты пилы охлаждая

●Принятие типа газ aerosolic охлаждая прибора.

●Оно главным образом составлено масляных баков, пневматических насосов, регуляторов ИМПа ульс, сопл, клапанов соленоида, и подобия.

●После того как прибор управляется обжатым воздухом, после смешивать воздух и охлаждать масло, распыляющ часть sawtooth пояса пилы, делающ поверхность поверхности для произведения фильма масла, быстро для того чтобы распределить жару произведенную во время отрезка, таким образом обеспечивающ точность высокой эффективности и поверхностных высокую.

2 особенности: равномерные брызги, хорошее охлаждающее действие, улучшают увидели представление

Улучшите полезную жизнь лезвия пилы

Улучшите гладкость пиля поверхности

Уменьшите носку системы обломока

Охлаждая масло извлечение завода, нетоксический и безвредный

конвейерное устройство 3,4 обломоков

●Интерьер пиля машины использует слайдер для того чтобы принять алюминий и сползти вне к подъему.

●Пиля область использует наведение и предохранение от металлического листа, и алюминиевое прерванное пил введено к

3,5 предохранение от безопасности

●Объединенная защита, предотвращает алюминиевые тяпки и загрязнение выплеска тумана масла.

●Дверь обслуживания перед и после экраном, который удобен для ежедневных обслуживания и замены пояса пилы. Все переключатели предела установки двери обслуживания, дверь раскрывают все электропитания выхода PLC. В то же время, сигнал тревоги показан на экране касания и соответствие к соответствуя переключателю.

3,6 система управления электрических и автоматизации

●Пол-стоя электрический шкаф контроля, независимая нагрузка и немедленная кнопка подтверждения стопа

●AC силы шкафа контроля: 380V/50Hz трехфазная 4 линия DC: 24V

●Используя Programmable регулятор (PLC) для того чтобы выполнить управление производственным процессом и programmable человеческий интерфейс (HMI) для входного сигнала параметра производственного процесса, интерфейс человеческ-машины имеет установки параметра, отображение данных, важную защиту секретности пароля данных, сигнал тревоги недостатка, дисплей недостатка, особенности диагноза тревоги.

●Прибор имеет ручные и автоматические функции управления.

●Работая кнопка диска прибора использует кнопку Schneider, водоустойчивый, пылезащитную, за исключением того, что символические инструкции и показанный в цвете.

●Сдержанный порт связи компьютера.

●Дизайн разъединения с электрическим распределительным ящиком (водоустойчивым)

7,5 рабочая Среда оборудования: Требует механических инструментов для долгосрочной стабильности в следующей рабочей Среде.

7.5.1 сила: ± 10% AC380V, ± 50Hz 1 Hz.

7.5.2 температура окружающей среды: 5 | C. 40 °.

7.5.3 относительная влажность: <85>

7.5.4 обжатое воздушное давление: 0,5 | 0,8 MPa.

безопасность оборудования 7,6

7.17.1 оборудование должно иметь предохранение от перегрузки, личные защитные приспособления и кнопки аварийной остановки.

7.17.2 оборудование должно быть доступно на больше чем 16 часов без отказа.
